Q1 = เซอร์กิต เบรกเกอร์
KM1 = แมกเนติก คอนแทคเตอร์
F2 = อุปกรณ์ป้องกันโหลดเกิน (Overload Relay)
M3 = มอเตอร์ไฟฟ้า 3 ฟส
สำหรับวงจรกำลังอุปกรณ์ที่ใช้นั้นจะต้องคำนึงประสิทธิภาพและความปลอดภัย ซึ่งหลักๆแล้วจะมี 4 ปัจจัย ประกอบด้วยอุปกรณ์ที่ทำหน้าที่เป็น อุปกรณ์ตัดวงจรไฟฟ้าขณะมีโหลดได้,การแยกวงจรและอุปกรณ์ป้องกันการลัดวงจร, อุปกรณ์ตัด-ต่อและอุกปรณ์ป้องกันโหลดเกิน
ส่วนวงจรควบคุบนั้นเป็นวงจรที่หน้าที่ควบคุมการสตาร์ท, สต๊อปและแสดงสถานะการทำงานของมอเตอร์ อุปกรณ์ที่ใช้ประกอบด้วยดังนี้
ทั้งนี้หากไม่ต้องการส่วนที่แสดงสถานะ เราไม่จำเป็นต้องต่อก็ได้มอเตอร์ก็ยังสามารถทำงานได้ปกติ

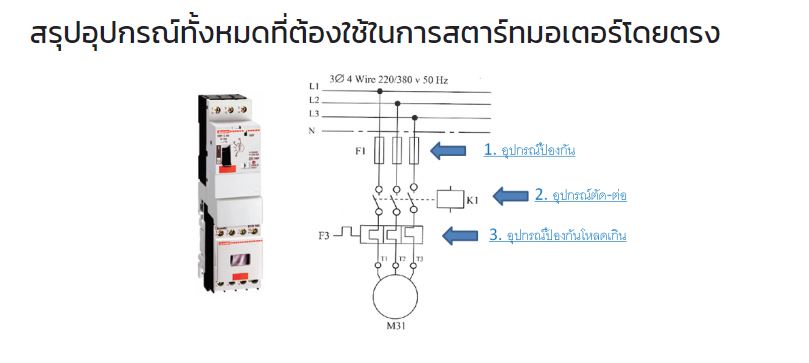

การสตาร์ทมอเตอร์แบบ DOL นั้นจะไม่ยุ่งยากเท่ากับกับสตาร์ทแบบสตาร์-เดลต้า อุปกรณ์ที่ใช้สามารถหาซื้อได้ง่ายและราคาถูก การสตาร์ทด้วยวิธีนี้จึงเหมาะกับมอเตอร์ขนาดเล็กที่มีกำลังไฟฟ้าไม่เกิน 7.5kW เหมาะกับผู้ต่อมอเตอร์แบบง่ายๆ ใช้งานเอง จากตารางที่สรุปรวมอุปกรณ์ได้บอกรุ่นของอุปกรณ์ไว้หมดแล้ว คุณสามารถหาซื้อมาประกอบวงจรได้เลย
